SEDIMENTACIÓN EN CONO DE IMHOFF

SEDIMENTACIÓN EN CONO DE IMHOFF

1. Objetivo

Determinación de la cantidad de sólidos sedimentables en un “agua residual”.

2. Bibliografía

http://www.eumed.net/libros-gratis/2013a/1326/solidos-sedimentables-agua.html

3. Introducción

El cono de Imhoff se usa para medir el volumen de sólidos sedimentables en líquidos provenientes de aguas residuales durante distintos tiempos de sedimentación.

En esta práctica trataremos de averiguar la velocidad de sedimentación de 80 g de tierra sin grumos en 1 L de agua del grifo, agitamos el cono con la mezcla cada cierto tiempo y anotaremos el volumen. Una vez transcurrido el periodo de tiempo estipulado haremos los cálculos necesarios.

En esta práctica nos hemos visto obligados a cambiar los tiempos de agitado y de anotaciones debido a los horarios de la clase.

4. Materiales

• Cono de Imhoff.
• Soporte y aro.
• Vaso de precipitados. (150mL, 1L)
• Varilla de agitación.
• Mortero.
• Probeta. (1L o 500mL)
• Balanza
• Cronómetro.

5. Reactivos

Se va a manipular una suspensión de tierra (80 g) en agua del grifo (1L)

6. Observaciones de seguridad e higiene

No conlleva riesgos a parte los propios de un laboratorio, en todo momento se ha de llevar la bata, guantes y gafas.

7. Procedimiento

1-Preparar un cono de Imhoff en un pie sujeto con aro y la llave del fondo cerrada.

2-Pesar 80g de tierra en un vaso de precipitados de 150mL.

3-Deshacer los grumos de la tierra en un mortero.

4-Traspasar la tierra molida a un vaso de precipitados de 1L.

5-Añadir al vaso 1L de agua del grifo medido con una probeta de 500mL o de 1L.

6-Agitar vigorosamente con una varilla hasta conseguir una suspensión homogénea.

7-Introducir la suspensión anterior en el cono de Imhoff sin atrapar aire y comenzar a cronometrar el tiempo.

8-Tras 45 minutos sedimentando, realizar un movimiento de rotación izquierda derecha.

9-Leer el volumen de sólidos sedimentados a los 60 minutos.

10-Tras 115 minutos (desde el principio) sedimentando, realizar un movimiento de rotación izquierda derecha.

11-Leer el volumen de sólidos sedimentados a los 130 minutos.

12-Tras 140 minutos (desde el principio) sedimentando, realizar un movimiento de rotación izquierda derecha.

13-Leer el volumen de sólidos sedimentados a los 150 minutos.

14-Descartar el sobrante acuoso por el fregadero y los sólidos húmedos como RSU.

15-Lavar y recoger todo el material.

Esquema de las operaciones a realizar:

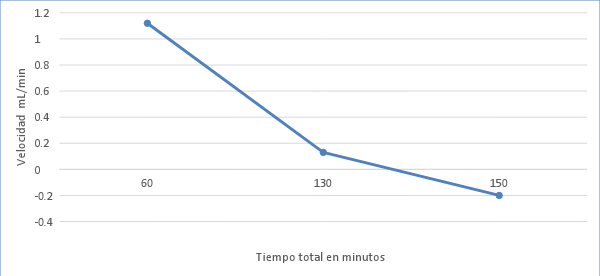

8. Resultados y cálculos

Intervalo de altura de sedimentación	Intervalo de tiempo entre anotaciones	Cálculos	Resultados
67 mL	60 minutos	67mL/60min =	1.12mL/min
9 mL	70 minutos	9mL/70min =	0.13mL/min
-4 mL	20 minutos	-4mL/20min	-0.2mL/min
Velocidad  media	150 minutos	(-0.2+0.13+1.12)/3 =	0.35mL/min

Tiempo total en minutos	Nivel de sedimento	Intervalo de tiempo entre anotaciones	Intervalo de altura de sedimentación
0	0	0	0
45 minutos	Movimiento de izq. a dcha.
60 minutos	67 mL	60 minutos	67 mL
115 minutos	Movimiento de izq. a dcha.
130 minutos	76 mL	70 minutos	9 mL
140 minutos	Movimiento de izq. a dcha.
150 minutos	72 mL	20 minutos	-4 mL

9. Conclusiones

Con los resultados obtenidos podemos observar que en los primeros 60 minutos los sedimentos más pesados (67mL) se depositaron en el fondo a una velocidad de 1.12mL/min, en los siguientes 70 minutos se depositan 9mL, podemos ver que su velocidad descendió a 0.13mL/min permaneciendo en suspensión los sedimentos más ligeros, en los 20 minutos siguientes los sedimentos más pesados se han ido asentando en el fondo y el volumen de estos mengua 0.2mL, este dato inesperado podría ser por una bolsa de aire atrapada que se rompió con la ultima sacudida o por algún error cometido en el procedimiento.

En un total de 150 minutos se han depositado en el fondo 72mL de tierra a una velocidad media de 0.35mL/min.
