TAMIZADO CON VIBROTAMIZ

24/11/2016

TAMIZADO CON VIBROTAMIZ

1. OBJETIVO

Determinar la granulometría de un suelo.



2. BIBLIOGRAFÍA

http://www.monografias.com/trabajos98/analisis-granulometrico-mecanico/analisis-granulometrico-mecanico.shtml

3. INTRODUCCIÓN

El tamizado con vibro tamiz  consiste en pasar la muestra por una serie de tamices colocados en cascada de menor a mayor luz, se acoplan los tamices a la plataforma del vibrotamiz y se siguen los tiempos de tamizado. Con este procedimiento se logra determinar el tamaño de las partículas de la muestra (en este caso tierra) y conocer su composición.



4. MATERIALES

-Serie de tamices (1mm, 0,50mm, 0,32mm, 0,16mm, colector).

-Balanza +-0.01g

-Bandejas.

-Vaso de precipitados 150 mL

-Pincel.

-Mortero

-Cronómetro

5. REACTIVOS

-Tierra

• Cálculos para la preparación de disoluciones:

No requiere cálculos.

6. PROCEDIMIENTO Y OBSERVACIONES

1-Pesar aproximadamente 90-100g de tierra en un vaso de precipitados tarado previamente.

2-Introducir la tierra en un mortero y deshacer los terrones.

3-Devolver la tierra molida al vaso y determinar la cantidad que se va a tamizar.

4-Tarar el colector y los tamices limpios y secos.

5-Colocar el colector en la meseta boca arriba, ensamblar los tamices empezando por el de luz menor y acabando con el de 1mm.

6-Añadir la tierra molida del vaso al tamiz superior y colocar la tapa.

7-Colocar la torre de tamices con la tierra y la tapa en la plataforma del vibrotamiz.

8-Asegurar la tapa con el brazo horizontal, actuando sobre los tornillos.

9-Poner el regulador a 3.

10-Enchufar la tamizadora a la red eléctrica.

11-Iniciar el tamizado automático colocando el selector de tiempo a 5 minutos.

ATENCIÓN: es conveniente usar un cronómetro adicional porque a veces es necesario detener el tamizado poniendo el selector de tiempo a 0 para hacer reajustes en los tornillos que se aflojan por la vibración.

12-Retirar el brazo horizontal y pesar con cuidado el colector y cada tamiz con su rechazo.

13-Volver a ensamblarlo todo y continuar el tamizado 5 minutos adicionales (paso11).

14-Seguir con el proceso de tamizado (pasos 12-13) hasta que la variación del peso de cada tamiz y del colector sea pequeña (<1%).

15-Devolver toda la tierra a su envase original.

16-Lavar con agua abundante todo el material, aclarar con agua destilada y recoger.

7. RESULTADOS Y CÁLCULOS

Tamiz	Peso del tamiz vacío	Medición 1	Medición 2	Cálculos	Resultado
1mm	329.11g	347.76g	347.36g	347.36g-329.11g	18.25g
0.50mm	320.08g	331.89g	331.81g	331.81g-320.08g	11.73g
0.32mm	315.38g	322.84g	322.41g	322.41g-315.38g	7.03g
0.16mm	299.04g	317.83g	317.59g	317.59g-299.04g	18.55g
Colector	312.01g	349.78g	350.85g	350.85g-312.01g	38.84g

7.1 Análisis granulométrico:

Método Diferencial

Luz	Rechazo	Luz promedio	% Rechazo
1mm	18.25g	>1mm	19.33%
0.50mm	11.73g	0.75mm	12.43%
0.32mm	7.03g	0.41mm	7.45%
0.16mm	18.55g	0.24mm	19.65%
Colector	38.84g	0.08mm	41.14%
Total	94.4g		100%

Luz	Rechazo	% Rechazo	%Rechazo acumulado
1mm	18.25g	19.33%	19.33%
0.50mm	11.73g	12.43%	31.76%
0.32mm	7.03g	7.45%	39.21%
0.16mm	18.55g	19.65%	58.86%
Colector	38.84g	41.14%	100%
Total	94.4g	100%

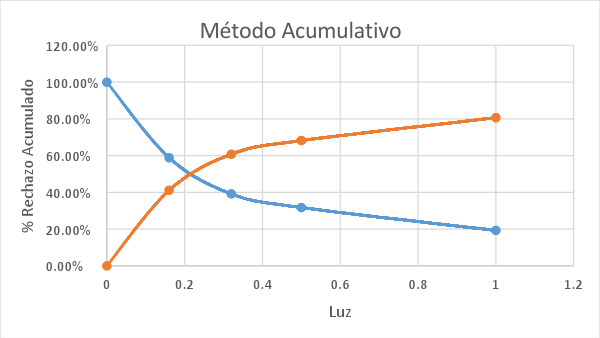

Método Acumulativo

Luz	Rechazo	% Rechazo	%Rechazo acumulado
1mm	18.25g	19.33%	19.33%
0.50mm	11.73g	12.43%	31.76%
0.32mm	7.03g	7.45%	39.21%
0.16mm	18.55g	19.65%	58.86%
Colector	38.84g	41.14%	100%
Total	94.4g	100%

8. CONCLUSIONES

La muestra está compuesta por partículas de diferentes tamaños, se puede destacar que el 41.14% de las partículas son de suelos limosos, y el 39.53% pertenece a suelos arenosos, mientras que el 19.33% es suelo gravoso.
